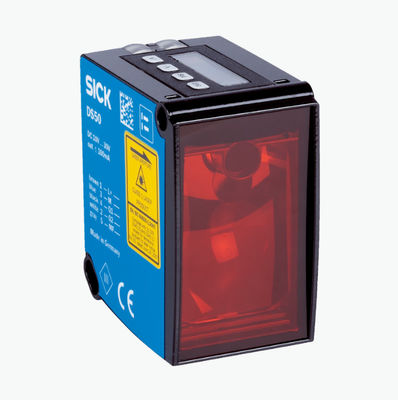

SICK DL50-P1123 Dx50 SENSOR Jarak Pertengahan Bagian no: 1047361

MOQ:	1
Harga:	$706/piece
kemasan standar:	507060mm
Periode pengiriman:	3 hari
Cara Pembayaran:	T/T
Kapasitas pasokan:	Stok 1 buah

Informasi Detail

Deskripsi Produk

Informasi Rinci

Tempat asal

JERMAN

Nama merek

Sertifikasi

Nomor model

DL50-P1123

Dimensi (L x T x D):

36,1 mm x 62,7 mm x 57,7 mm

Berat badan:

Bagian No:

1047361

Menyoroti:

Sensor laser SICK DL50-P1123

Sensor jarak menengah Dx50

Sensor laser SICK dengan garansi

Deskripsi Produk

Data teknis terperinci

Fitur

Jangkauan pengukuran

200 mm... 50.000 mm, pada berkualitas berlian pita reflektif

Sasaran

Reflektor

Resolusi

1 mm

Kemungkinan diulang

≥ 2 mm 2) 3)

Keakuratan pengukuran

± 7 mm

Waktu tanggap

15 ms... 30 ms, 15 ms / 30 ms

3) 4)

Waktu output

≥ 4 ms 5)

Sumber cahaya

Laser, merah
Cahaya merah terlihat

Jenis lampu

Cahaya merah terlihat

Kelas laser

1 (IEC 60825-1:2014, EN 60825-1:2014) 6)

Ukuran titik cahaya tipikal (jarak)

15 mm x 15 mm (10 m)

Fungsi tambahan

Set moving average: cepat/lambat
Mode beralih: jarak ke objek (DtO)
Pelatihan, skala dan inversi output digital
Set histeresis
Pelatihan, skala dan inversi output analog
Masukan multifungsi: laser dimatikan / eksternal mengajar / dinonaktifkan
Tampilan matikan
Setel ulang ke standar pabrik
Kunci antarmuka pengguna

Rata-rata umur layanan laser (pada 25 °C)

100,000 h

Parameter terkait keselamatan
MTTFD

101 tahun

Pada pita reflektif berlian.

Setara dengan 1 σ.

Tergantung pada pengaturan rata-rata: cepat / lambat.

Masuknya objek ke dalam kisaran pengukuran.

Perubahan jarak terus menerus dalam rentang pengukuran.

Panjang gelombang: 658 nm; output maksimum: 120 mW; durasi pulsa: 2,5 ns; siklus kerja: 1/400.

2 SENSOR DISTANSI LASER. SICK Lembar data produk.29:46

Dapat diubah tanpa pemberitahuan

DL50-P1123 Dx50

Sensor Jarak Pertengahan

DCavg

1) Pada pita reflektif berukuran berlian.

2) Setara dengan 1 σ.

3) Tergantung pada pengaturan rata-rata: cepat/lambat.

4) Masuknya objek ke dalam kisaran pengukuran.
5) Perubahan jarak terus menerus dalam rentang pengukuran.

6) Panjang gelombang: 658 nm; output maksimum: 120 mW; durasi pulsa: 2,5 ns; siklus kerja: 1/400.
Antarmuka

Output digital
Nomor

Jenis
arus output maksimum IA

1 1) 2)

PNP

≤ 100 mA

Output analog
Nomor

Jenis
Saat ini

Resolusi

1

Output saat ini
4 mA... 20 mA, ≤ 300 Ω
16 bit

Masukan multifungsi (MF)

1 x 3) 4)

Hysteresis

10 mm... 1.000 mm

1) Output Q terlindungi dari sirkuit pendek.

2) PNP: HIGH = VS - (< 2,5 V) / LOW = 0 V

3) Waktu respons ≤ 15 ms.

4) PNP: HIGH = VS/ LOW = ≤ 2,5 V.

Elektronik

Tegangan pasokan UB

DC 10 V... 30 V 1)

Konsumsi daya

≤ 2,1 W 2)

Ripple

≤ 5 Vpp

Waktu inisialisasi

≤ 250 ms

Waktu pemanasan

≤ 15 menit

Indikasi

LC display, 2 x LED

Peringkat kandang

IP65

Kelas perlindungan

III

1) Nilai batas, terlindung polaritas terbalik, operasi dalam jaringan terlindung sirkuit pendek: maksimal 8 A.
2) Tanpa beban.

3) Tidak boleh kurang dari atau melebihi toleransi VS.
Mekanika

Dimensi (W x H x D)

36.1 mm x 62,7 mm x 57,7 mm

Bahan rumah

Logam (zinc diecast)

Bahan jendela

Plastik (PMMA)

Berat badan

200 g

Jenis koneksi

Konektor laki-laki, M12, 5-pin

2024-12-05 16:2946 00:06:46 ██ ██ ██ ██ ██ ██ ██ ██ ██ ██ ██ ██ ██ ██ ██ ██ ██ ██ ██ █ ██ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █

Dapat diubah tanpa pemberitahuan

DL50-P1123 Dx50

Sensor Jarak Pertengahan

Data lingkungan

Suhu lingkungan, operasi

30 °C... + 65 °C
-30 °C... +80 °C, operasi dengan 2 piring pendingin
-30 °C... +140 °C, operasi dengan 2 piring pendingin dan filter perlindungan

Suhu lingkungan, penyimpanan

¥40 °C... +75 °C

Kelembaban relatif maksimum (tidak mengembun)

≤ 95%

Imunitas terhadap cahaya lingkungan

40,000 lx

Resistensi getaran

EN 60068-2-6, EN 60068-2-64

Ketahanan kejut

EN 60068-2-27

Klasifikasi

Kelas 5.0

27270801

Kelas 5.1.4

27270801

Kelas 6.0

27270801

Kelas 6.2

27270801

Kelas 7.0

27270801

Kelas 8.0

27270801

Kelas 8.1

27270801

Kelas 9.0

27270801

Kelas 10.0

27270801

Kelas 11.0

27270801

Kelas 12.0

27270916

ETIM 5.0

EC001825

ETIM 6.0

EC001825

ETIM 7.0

EC001825

ETIM 8.0

EC001825

UNSPSC 16.0901

41111613

4 SENSOR DISTANSI LASER. Lembar data produk SICK.29:46

Dapat diubah tanpa pemberitahuan

DL50-P1123 Dx50

Sensor Jarak Pertengahan

Gambar dimensi (Dimensi dalam mm (inci))

36.1 (1.42)

4.0

47.4 (1.88)

3 4

⑤⑥

(0.16)

①

②

③

39.2 (1.54)

⑦

1 sumbu optik, pengirim
2 sumbu optik, penerima
3 Lubang pemasangan

4 Permukaan referensi = 0 mm

5 Indikator status output digital Q1 (orange)

6 DT50/DT50 Hi/DL50: Tampilan status untuk tegangan pasokan aktif (hijau), DS50/DL50 Hi: Tampilan status output digital Q2 (orange)
7 Elemen kontrol dan tampilan

Jenis koneksi

Konektor laki-laki M12, 5-pin

Diagram koneksi

Brn

L+

Apa itu?

biru

Blank

Gra

MF 1

1 Masukan multifungsi (MF)

2024-12-05 16:2946 ∙ lembar data produk

SENSOR Jarak Laser.

Dapat diubah tanpa pemberitahuan

DL50-P1123 Dx50

Sensor Jarak Pertengahan

Aksesoris yang direkomendasikan

Model dan aksesori lainnya → www.sick.com/Dx50

Deskripsi singkat

Jenis

Bagian no.

Pencahayaan

Piring reflektor, tape reflektor kelas berlian, 330 mm x 330 mm, bahan base plate
al: aluminium, koneksi sekrup, sekrup, pemasangan 4 lubang

PL240DG

1017910

Terminal dan kurung penyelarasan

Unit penyelarasan, baja, zinc dilapisi, perangkat keras pemasangan untuk sensor termasuk

BEF-AH-DX50

2048397

lainnya

• Kepala jenis koneksi A: konektor wanita, M12, 5-pin, sudut, A-coded
• Kepala jenis koneksi B: Ponsel terbang
• Jenis sinyal: Kabel sensor/actuator
• Kabel: 2 m, 5 kawat, PVC
• Deskripsi: Kabel sensor/actuator, tidak tertutup
• Aplikasi: Zona dengan bahan kimia

YG2A15-
020VB5XLEAX

2096215

• Kepala jenis koneksi A: konektor wanita, M12, 5-pin, lurus, kode A
• Kepala jenis koneksi B: Ponsel terbang
• Jenis sinyal: Kabel sensor/actuator
• Kabel: 2 m, 5 kawat, PVC
• Deskripsi: Kabel sensor/actuator, tidak tertutup
• Aplikasi: Zona dengan bahan kimia

YF2A15-
020VB5XLEAX

2096239
